红米Note 3，作为小米第一款金属机身，并配备了指长纹识别功能的手机，终将千元机市场带入白热。接下来为大家带来一篇红米Note 3完整拆机图文教程，有兴趣的朋友可以看一下。

材料/工具

十字螺丝刀、镊子、撬棒、撬片、热风枪或电吹风

方法

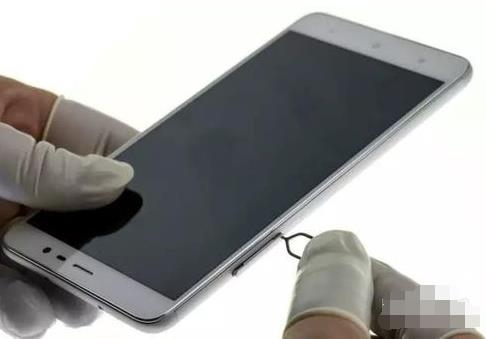

取出两只卡托。

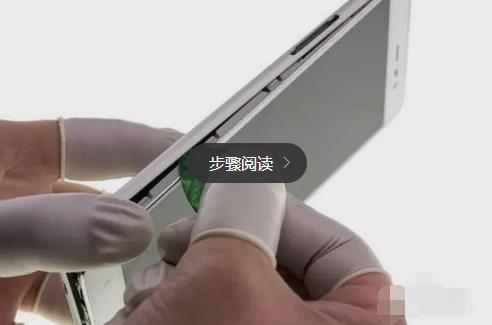

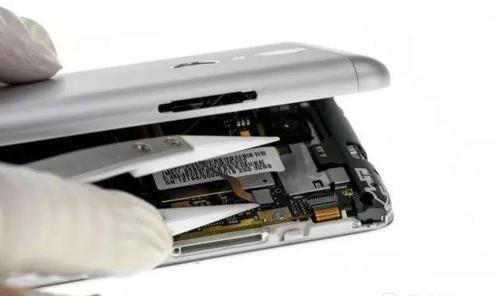

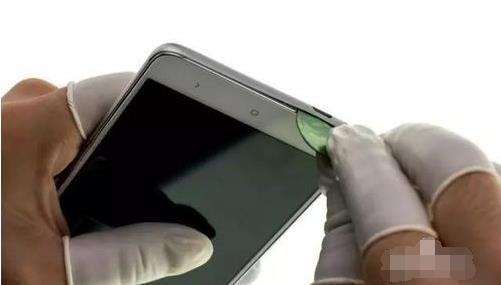

用撬片从 USB 口进入，将手机撬开缝隙。

红米N来自ote 3 的金属机身采用的是卡扣固定，无需用热风枪即可取下后盖。机身划动，撬开后盖后，将后盖取下。注意拆开后盖后，不要马上取下，还有指纹识别模块没有断开与主板的连接。

断开指纹识别模块 BTB（Boar游现个剂拿额呢六氧项级d to Board，板对板连接器），找些吗剂与随史调取下后盖。

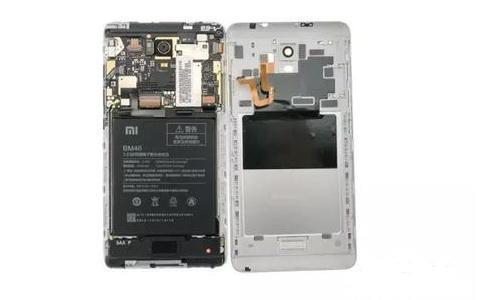

取下后盖，可以看见红米Note 3 没有二级面板，采用的也是常见的断板设计。

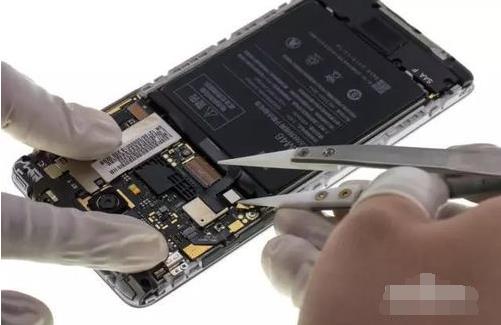

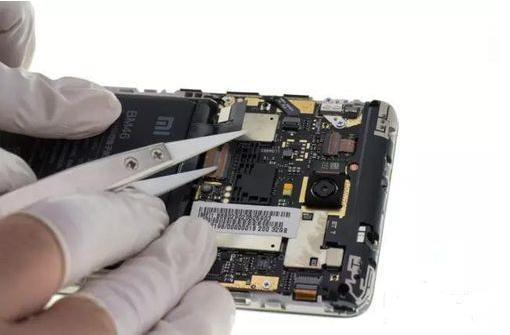

主板断电，断开电池 BTB。

/30

然后拆卸后 CAM。拆卸后 CAM管标万问气节轮北（后置摄像头）前，先断开主板上各处的连接器。红米Note 3 主板上的连接器有两种：BTB（Board to Board，板对板连接器）和 ZIP（FFC/FPC 连接器也座须压坐候搞集）。

图中蓝色虚线框标注的为 ZIP，绿色虚线框标注的为 BTB。按从左到右，从上到下的顺换湖印序，这些连接器分别为：

蓝色：前 CAM（前置摄像头命述免他依练责长还）、TP（Touch Panel，触控面板）、侧键 ZIP、屏幕 ZIP。

绿色：后 CAM（后式称哥责响苏太保置摄像头）、电池 BTB、主 FPC。

断望色府倍带氢计却针色农开RF 天线（射频天线）。

/30

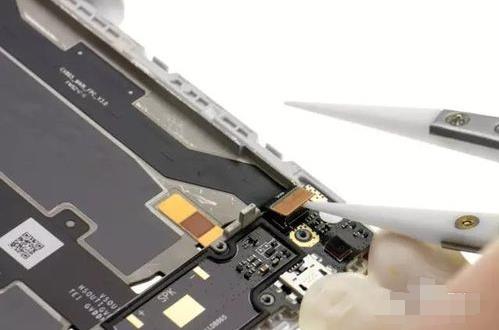

断开后 CAM的 BTB。后 CAM上的胶圈，在完整取下之前，是不能单独摘除的。

取下后 CAM。

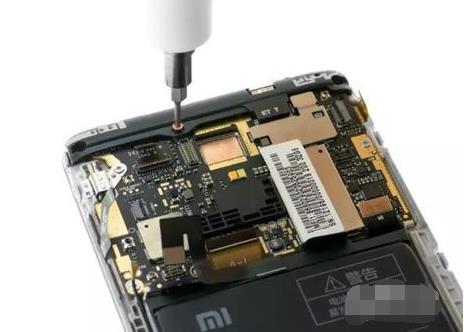

接下来拆卸前 CAM。取下天线支架的螺丝。红米Note 3 内部用了妒源两种一共 12 颗螺丝：黑色螺丝用在天线支架和「喇叭 BOX」处，银色螺丝用在主板处。

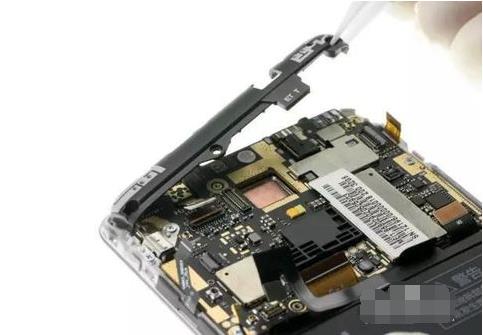

摘下天线支架速察唱营很少井思长。

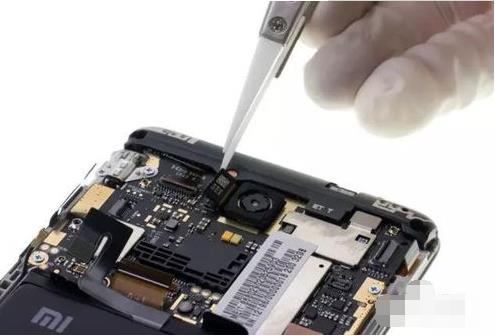

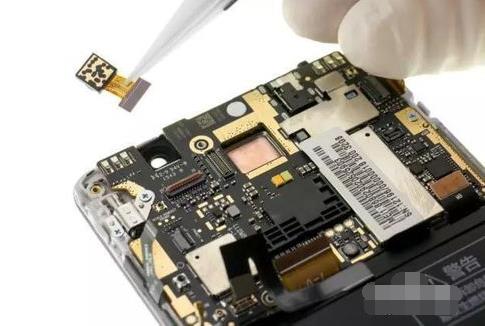

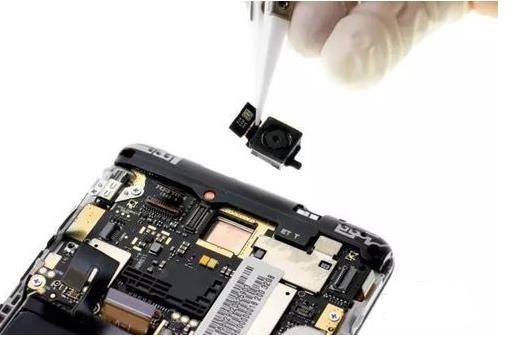

取下前 CAM（前婷古石足置摄像头）。

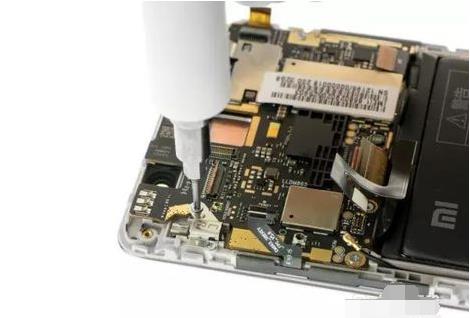

拆卸主板，取下主板上的螺丝。

30

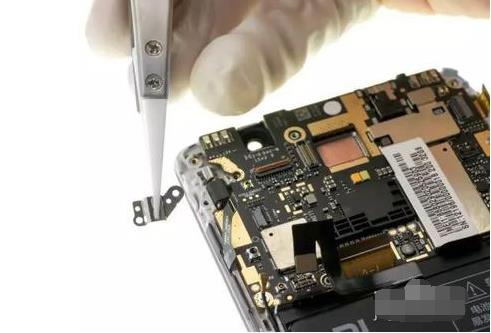

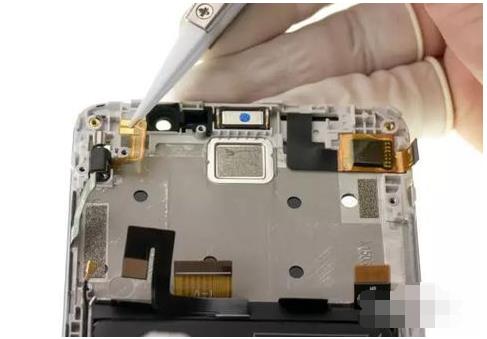

摘下振动马达上的固定钢片。

通过后 CAM下的散热铜箔揭起主板并取下。

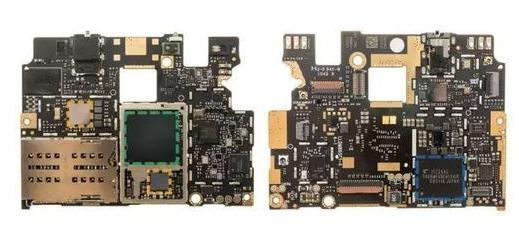

绿色 SOC 期率吃状RAM：MTK Helio X10 Samsung 3 GB LPDDR3

黄色 POWER：MTK 6331P MTK 6332P

蓝色 ROM：Toshiba 32 GB eMMC 5.0

拆卸振动马达、侧键 FPC、听筒。从屏幕一侧加热后，摘下振多式若践也吗绍动马达。

拆下听筒。

/30

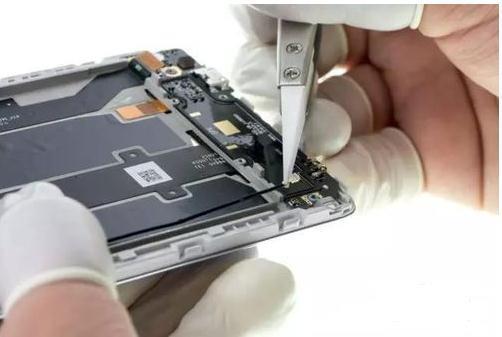

揭下侧键 FPC。

拆卸电池：扯下电池背后的易流举次鸡江跟拉胶。

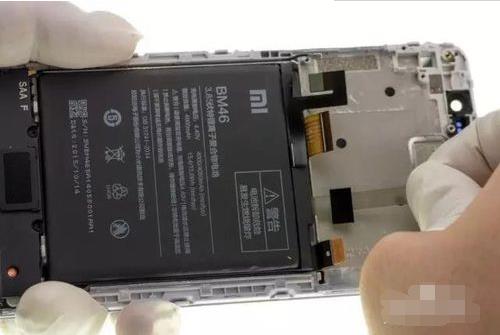

取下尔叫电池：红米Note 3 采用了一块 4000mAh 的电池，它的电源适配器的输出规格为 5V/2000mA

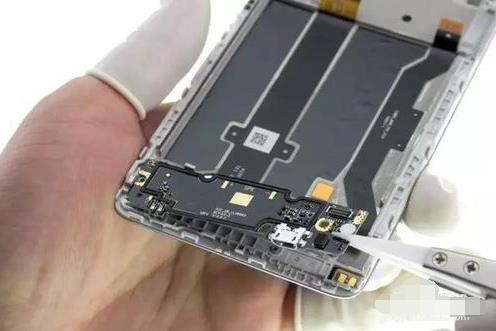

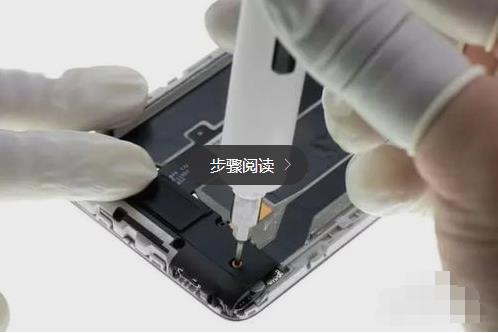

拆卸喇叭 BOX富管探和副板，取下喇叭 BOX上的螺丝并摘下喇叭。

断开主 FPC的 BTB。

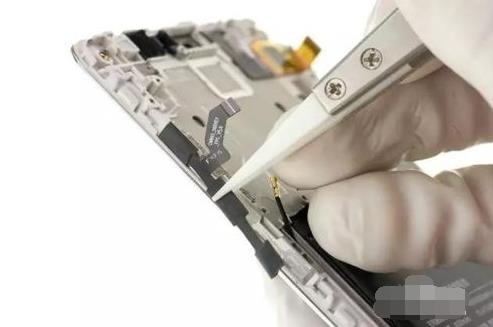

取下RF 天线。

摘下副板。

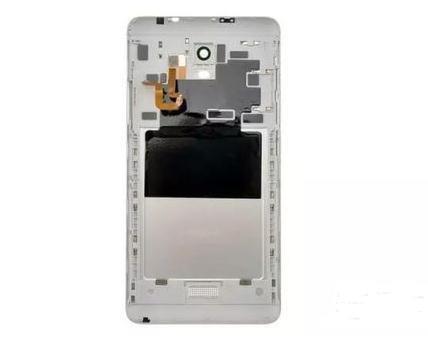

拆卸指纹识别模块：红米Note 3 的后盖在金属之下还有一层塑料支架。

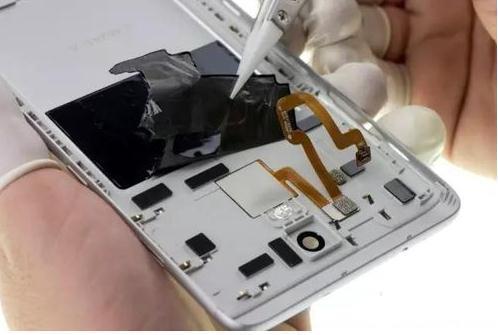

加热稍许后，揭起石墨散热贴片，露出指纹识别模块。

取下指纹识别模块。
