KeyShot五种贴图介绍

在渲染物体的时候，贴图常常是不可缺少的部分，贴图主要用于描述对象表面的物质形态，构造真实世界中自然物质表面的视觉表象。不同的贴图能给人带来不同的视觉感受，KeyShot提供了五种贴图模式，分别为色彩贴图、反射贴图、凹凸贴图、法线贴图和不透明贴图。

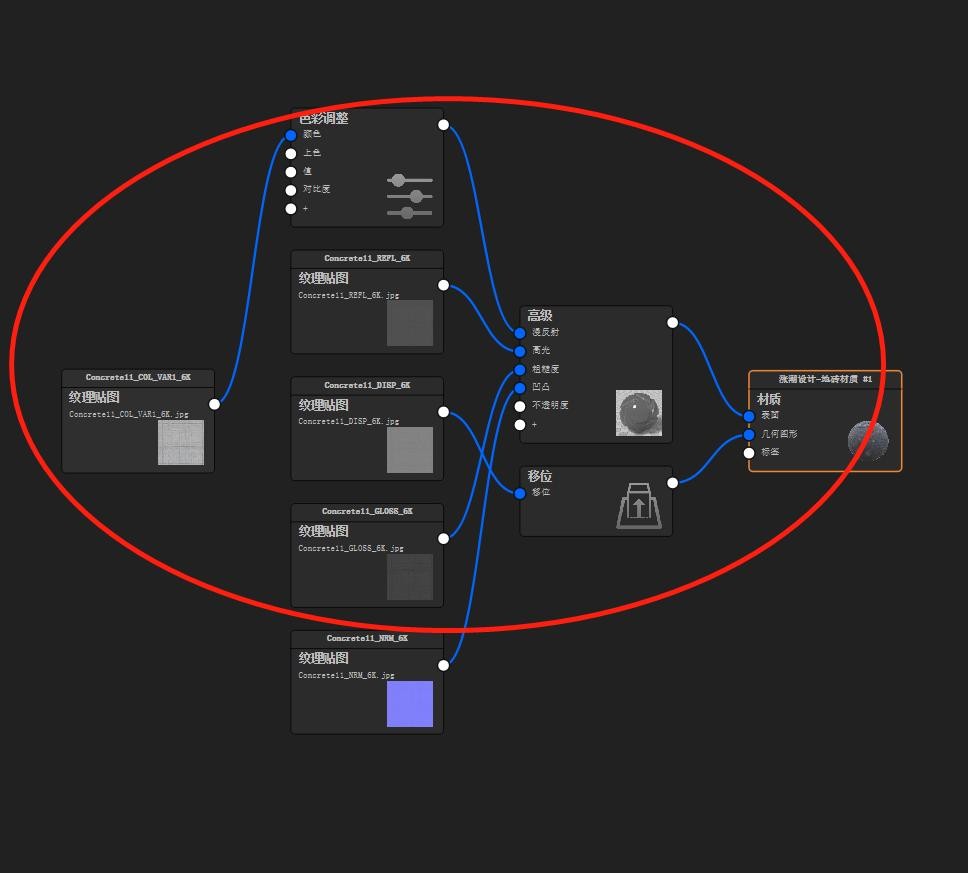

（此图的色彩贴图通过了一个色彩调整节点调色后然后连接到漫反射）

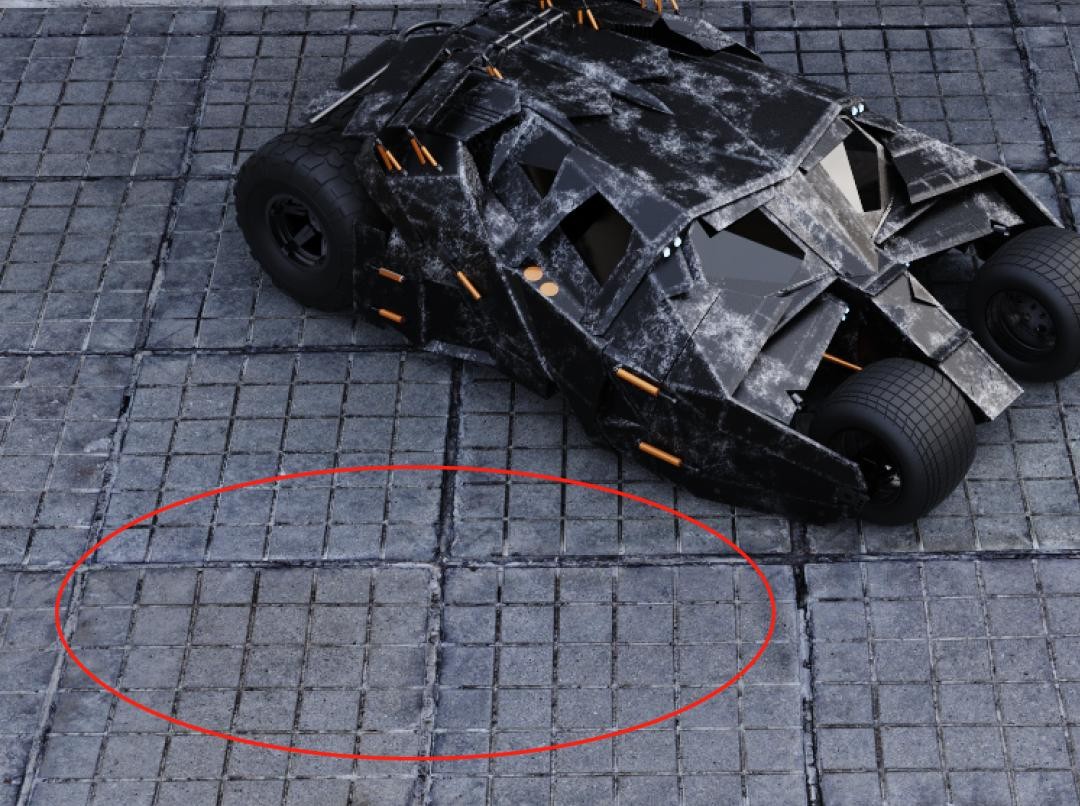

(高仿真度的材质需要用到以上几种贴图来控制，才能达到最佳效果）

【色彩贴图】

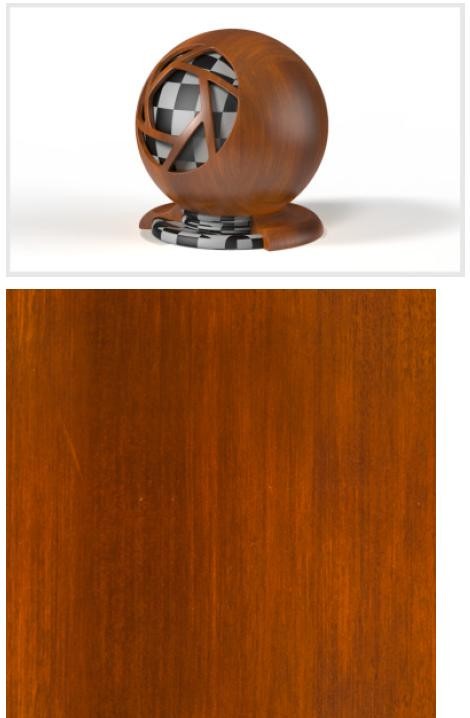

色彩贴图主要使用照片等图像纹理来表现材质的漫反射（颜色），用来重建基于现实世界材质照片的逼真的数字材质，任何常规图像格式都可以映射到色彩贴图可用的材质类型上，当然我们在制作高级材质的时候一张色彩贴图对于这个材质的表达是远远不够的。下图展示了地砖纹理在高级材质上得到的色彩纹理的效果。

【反射贴图】

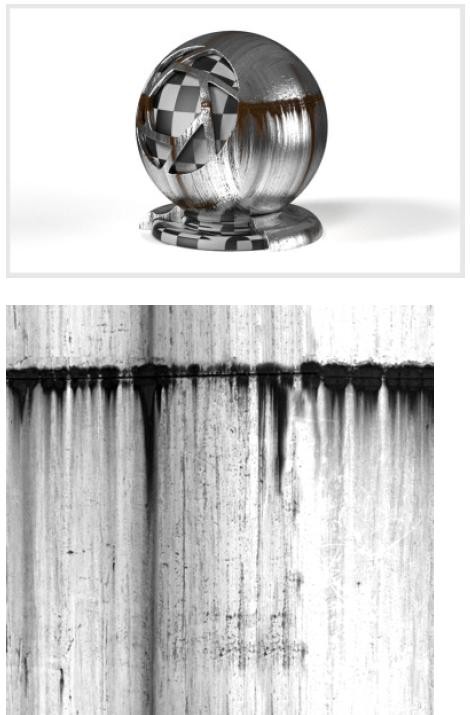

反射贴图可以使用黑色和白色数值指出有不同的反射强度级别的区域，黑色会指出反射率为0%的区域，而白色则指出反射率为100%的区域，下图中的金属部分是反光的并发出反射光，而生锈的部分则没有，生锈的部分映射了黑色，而金属部分则映射了白色。

【凹凸贴图】

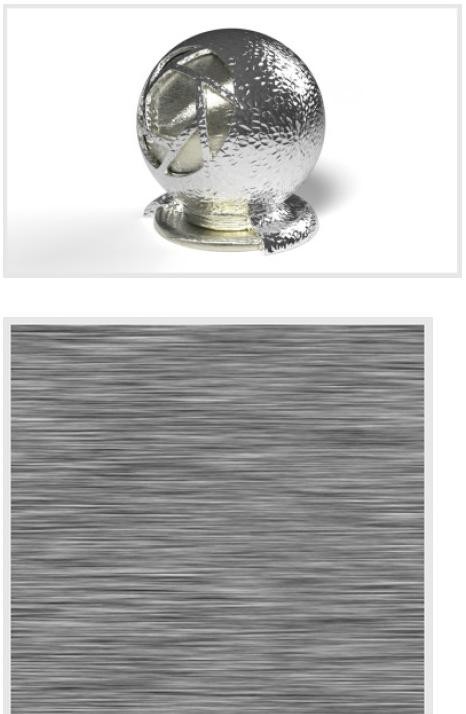

凹凸贴图用于创建微小的材质细节，使模型表面产生凹凸不平的视觉效果，就像捶打过的烙和拉丝镍。创建凹凸贴图有两种不同的方法：第一种也是非常简单的方法是通过应用黑白图像，第二种方法是应用法线贴图。

【法线贴图】

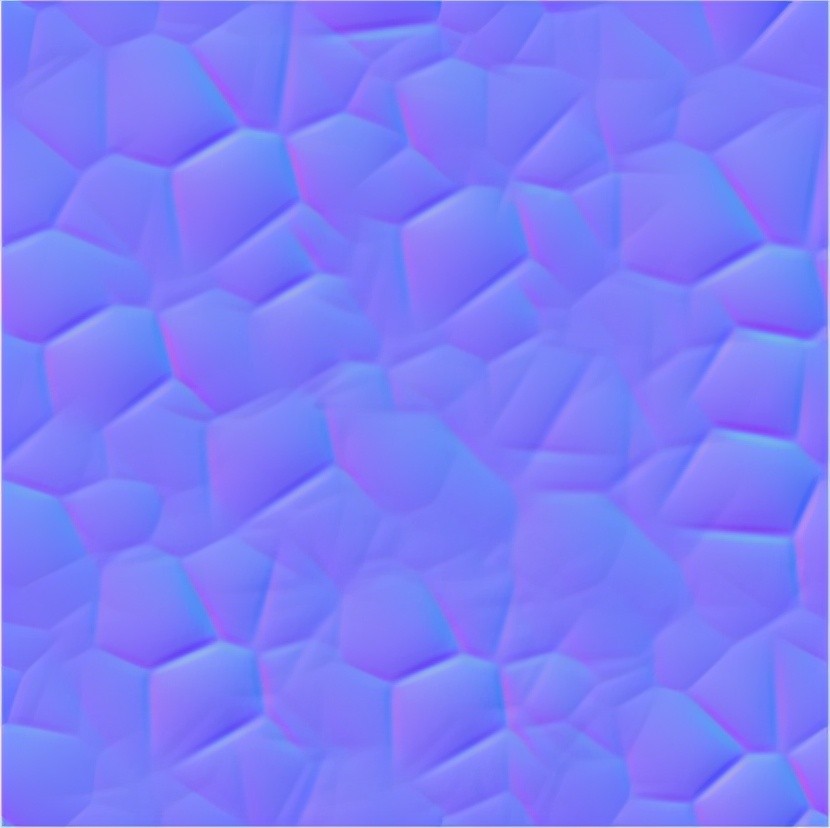

法线贴图表现凹凸效果更好一些，如下图所示，法线贴图比标准的黑白凹凸贴图包含更多的色彩，这些额外的色彩代表了X、Y和Z坐标上不同的失真级别，能够创建更加复杂的凹凸效果，而黑白凹凸贴图只有2种规模。当然了，大多数凹凸效果都可以看起来非常真实。

【不透明贴图】

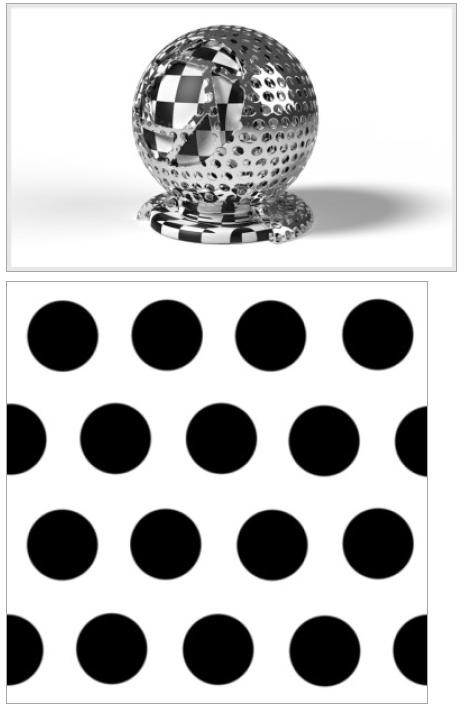

不透明贴图可以使用黑白值或者alpha通道让材质的某些区域变透明，特别有助于创建网状材质，无需实际建模网洞。

[不透明模式]

不透明模式可以设置成三种不同的方式：

•Alpha

使用嵌入到图像里的alpha通道创建透明度，如果没有现成的alpha通道，将不显示透明度。

•色彩

将黑色区域看作为完全透明，白色区域完全不透明，50%灰阶，50%透明，这种方式可以避免对alpha通道的需求。（可以表示为黑透白不透）

•反色

反色是色彩的相反颜色，白色将完全透明，黑色将完全不透明，一半灰一半透明。
