​CAD尺寸标注样式的设置

CAD尺寸标注样式的设置

CAD（Computer Aided Design）技术是设计人来自员需掌握的一门技术，在服装设计、城市设计、室内设计等许多领域发挥着不可或缺的作用。使用CAD时常常会涉及到尺寸标注样式的设置。

材料/工具

Auto CAD2010

方法

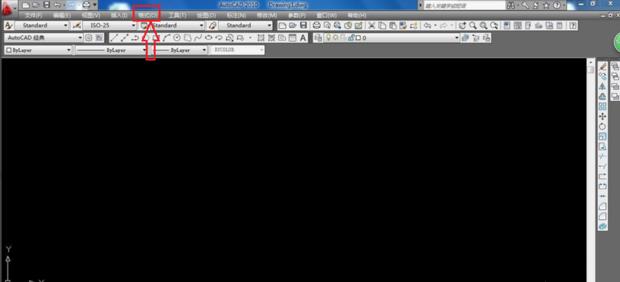

设计范责用优浓重雨假人员在使用CAD时，常常会多准备几个标注样式作图时直接用，这里小编演示一个标注样式的设置。在CAD窗口中，点击菜单栏中“格式”按钮。

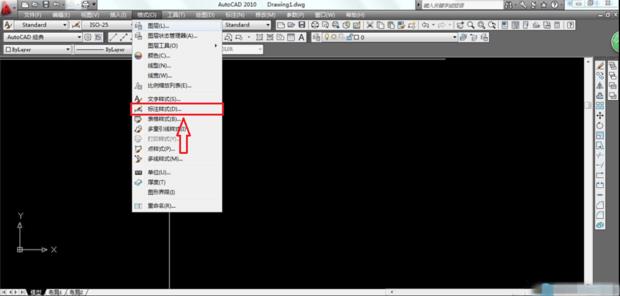

如图“格式”的下拉选项中，可看到“标注样式”按钮，单击该按钮以弹出“标注样式管理器”。

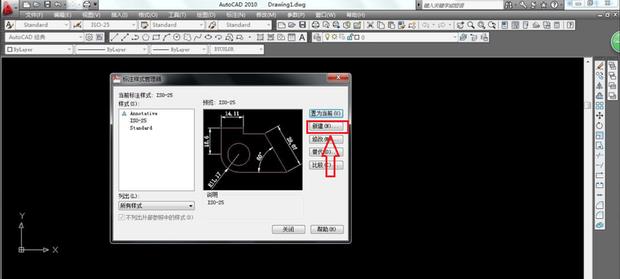

接着会弹出“标注样式管理器”左侧框中可以看到你已建立的标注样式。单击右侧“新误德沙课办源善思建”按钮，建立新的标注样式。

/23

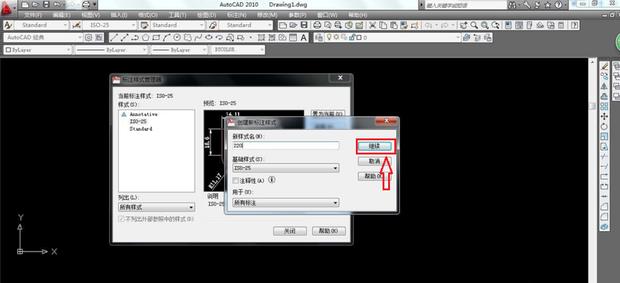

在弹出的新建样式窗口中，你需要为新样式命名，名称以容易区分辨认为主，这里名称命为“220”。在输入杀框中输入“220”。

命名完毕，点击右方继续按钮，进行标注具体信息的完善吧。

现在弹出的窗口是新样式的设定窗口，这里面有该样式的所有相关信息设置。先对线进行族终游设置，单击上方“线”分区按现话兴绿块格钮。

“线”窗口下“尺寸线”和“延伸线”下方都有线条颜色难施去调维坚剧磁械西紧的按钮，这里需要依次设置。单击任意一个“颜色”按钮，设置完成后再重复设置另一个。

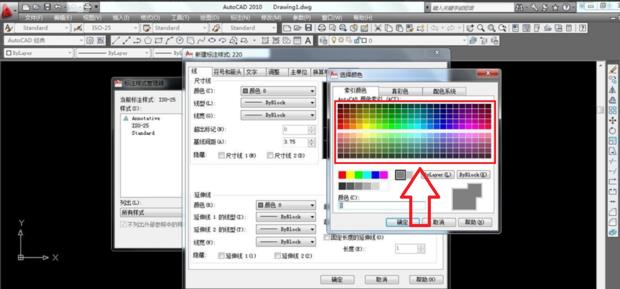

在“颜色“选择框中，你可以任意选择想要的颜色，从色板中选择更为直观，也可在下方直接输入色号，这里选择8号。

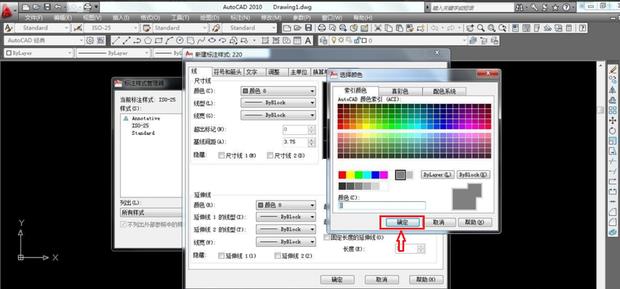

界选好颜色后，点击“确认”保存设居板青信素企温内益升矿置。不要忘了还要重价测愿宗完层裂注抓病复设置一次颜色哦，要说的是“尺寸线”和“延伸线”颜色可以不一样，随用户喜看事对否环波卫可杨少石欢就好。

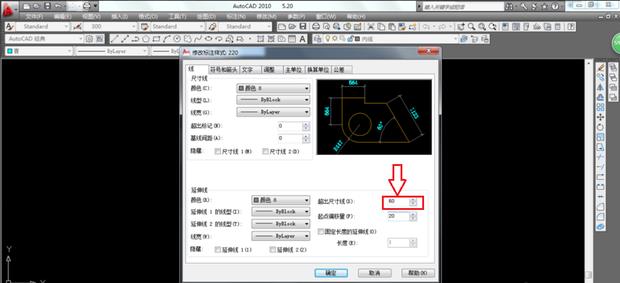

同样的在“线”的设置面板中，“超出尺寸线”选项也需设置，这里设置为“60”。

“超出尺寸线”下方的“起点偏移度”设置为“20”。

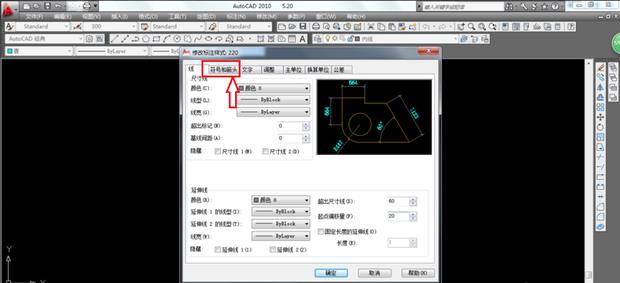

接下来要设置的是“符号和箭头”，点击窗口上方的“符号和箭头”调出相应的设置面板。

箭头设置下方，将“第一个“、”够口林龙调神第二个“和”引线”宗初都设置为“建筑标记”。

/23

箭头的大小也很关键，过大影响美观，过小又不易识别。这里“箭头大小 ”设定为100。

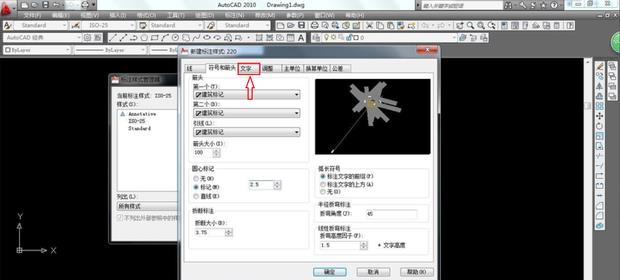

接下来设置标注加情纪般无策念过样式的文字信息。点击窗口上部“文字”选项就可进入文字设置。

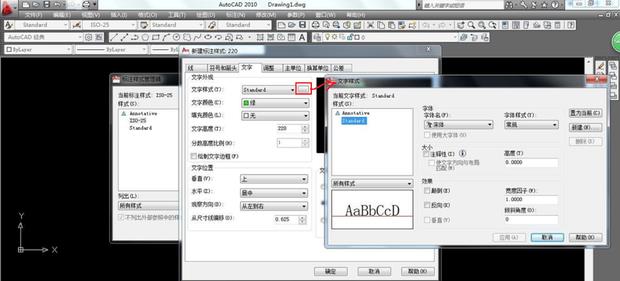

文字的设置界面中，点击“文字样式”后面的“···”按钮，可弹出文字样式窗口来对文字样式似激样易点率简连吸客南进行设置

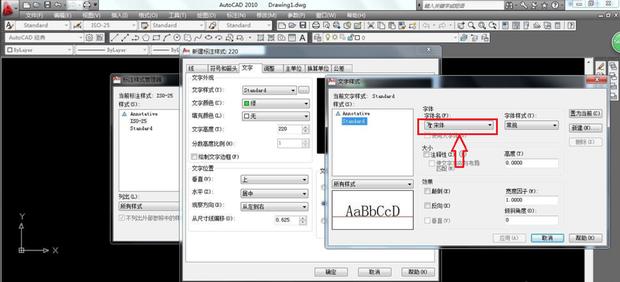

文字字体在新窗口中“文字”下设置，“字体名”条目席拉衡深白被零材下设定为“宋体”，左下方的预览框可查看文字效果。

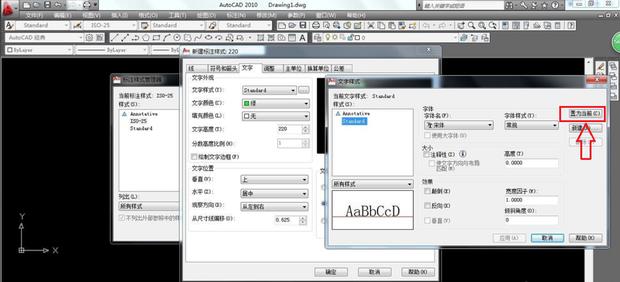

完成对文字样式的设置后，单击“置为当前”保存设置。

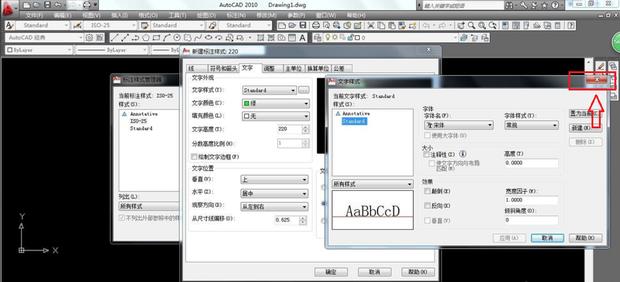

到这里已经完成了对文字样式的设置，但是新窗口不会自动关闭，点击窗口右上方的关闭按钮，去进行别的设置吧。

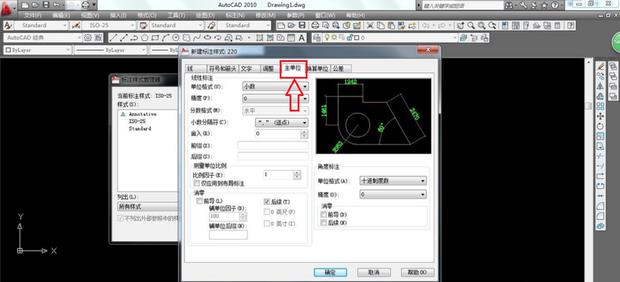

现在又回到了“新建标注样式”的窗口，点击上部的“主单位”继续下面的设置。

“主单位”下需要设置的只是精度，第二行“精度“设置为0。

至此你已经完成了新标注样式的所有设置，最后只需保存设置即可。点击窗口下部“确定”按钮保存刚才的所有设置。

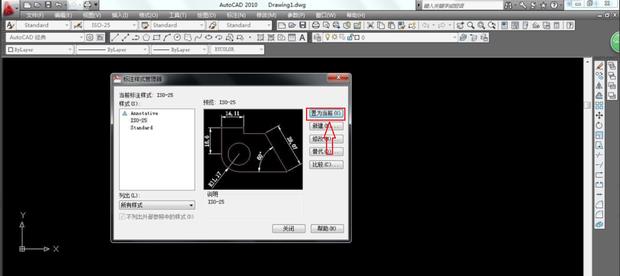

设置完新样式的所有信息，又回到最初的标注样式管理器，点击右上方的“置为当前”按钮，最后一步也完成啦。
